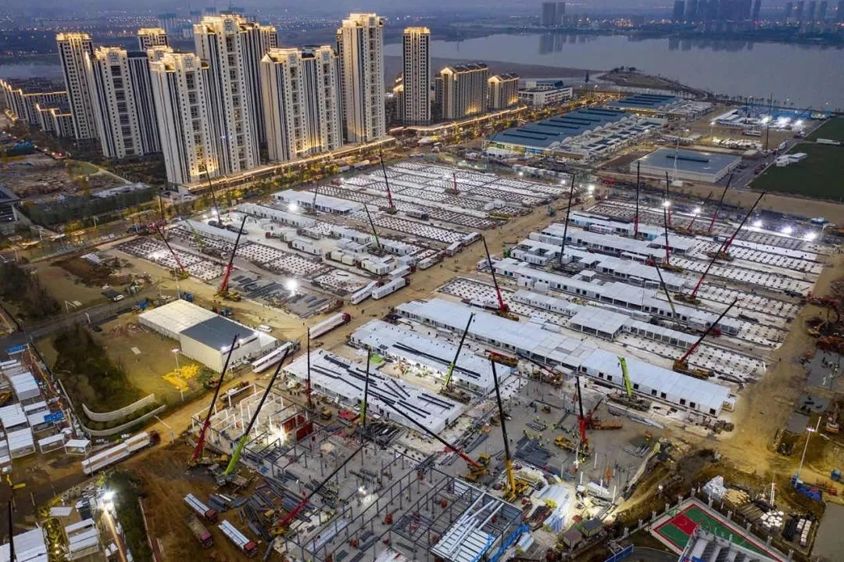

2月8日，經歷12天爭分奪秒的奮戰，武漢雷神山醫院也交付使用了，隨著各種建造、設備技術的發展，雷神山的標準比小湯山高很多，醫療硬件更強，污水處理、空氣凈化等技術更加先進，也將醫院對周邊環境的影響降到了最低。今天說一說雷神山醫院的機電工程中的一個重要元素“水”元素。? ??

1、 從logo解讀風“水”

中國人建房都講究風水，先解讀從雷神山logo的設計解讀一下風“水”， 雷神山logo三個元素：蓮花，雷電，盾牌，再加一個“十”字醫院標識。其中盾牌代表著保護、守護。雷電在中國傳統文化中代表著驅邪，蓮花在道教文化中有救世渡人之意。而雷在八卦中震，五行屬木，所以采用綠色基調。

2、 關于“污水”的有效處理

雷神山醫院的污水來源較復雜，要充分考慮到宿舍、病房、醫用設備等排放，還有含有病毒的等，若考慮不周全，則會對周邊的環境造成污染，因此需要能有效的處理才能排放或納管。

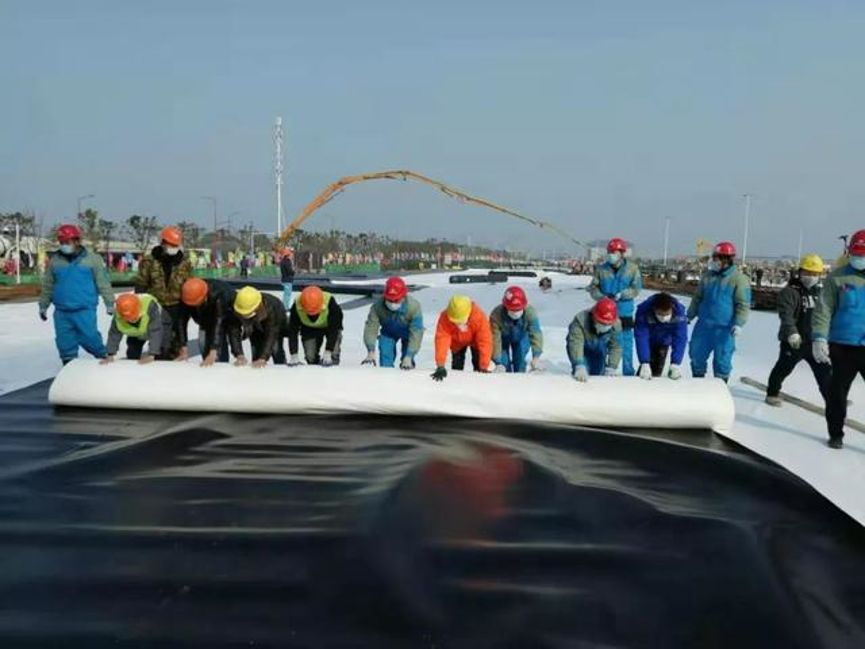

同時，為了避免醫院的雨水會滲透到地下，雷神山醫院建設施工過程中，利用hdpe防滲膜，為雷神山醫院12萬平方米防滲膜全覆蓋，為地下基礎穿上“防護服”，不讓一滴污水進入地下，雨水全收集全消毒，不會污染到周圍周邊湖泊和土壤。

3、 確保生活用水的安全、方便

雷神山醫院是ncp（新冠病毒）集中的地方，安全的飲用水是至關重要的。為此，很多凈水設備廠商為武漢雷神山醫院捐贈了凈水系統，主要用的是反滲透機型，反滲透膜又叫ro過濾膜，ro反滲透膜表面微孔的直徑一般在0.5-10nm之間，是頭發絲的一百萬分之一(0.0001微米)，肉眼無法看到，細菌、病毒是它的5000倍。對一價鹽分氯化鈉的截留率可以高達99.5%以上，利用反滲透ro膜技術，可以確保水中的細菌、病毒、雜質、重金屬等均被去除，僅允許水分子透過ro膜，獲得純凈水，確保雷神山的醫患人員的飲水安全。

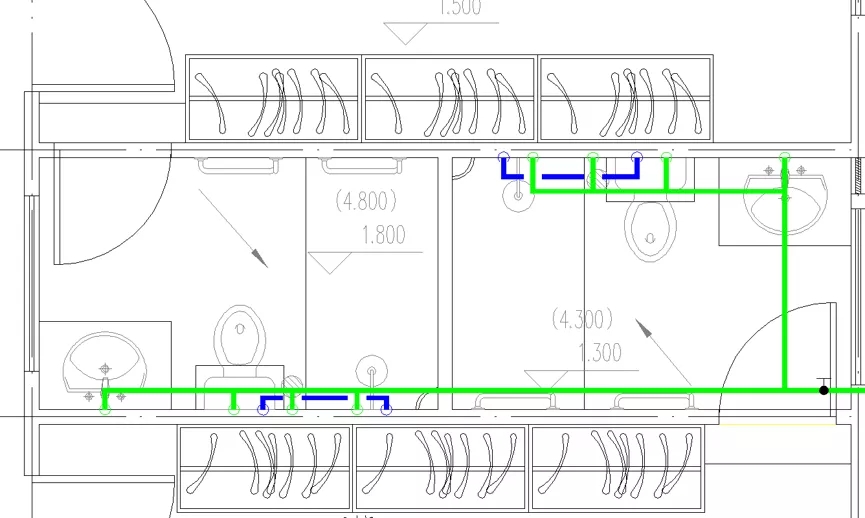

除了確保飲用水的安全外，寒冷的冬季熱水的充足供應也是必不可少的。 醫院病房區洗手間采用單元式電熱水器供應熱水，洗手龍頭和淋浴都有熱水。每個衛生間設置儲熱容積為100l的電熱水器，電熱水器水溫穩定且溫度可調節，確保舒適好用，采用水電分離技術，確保安全。

4、 給水

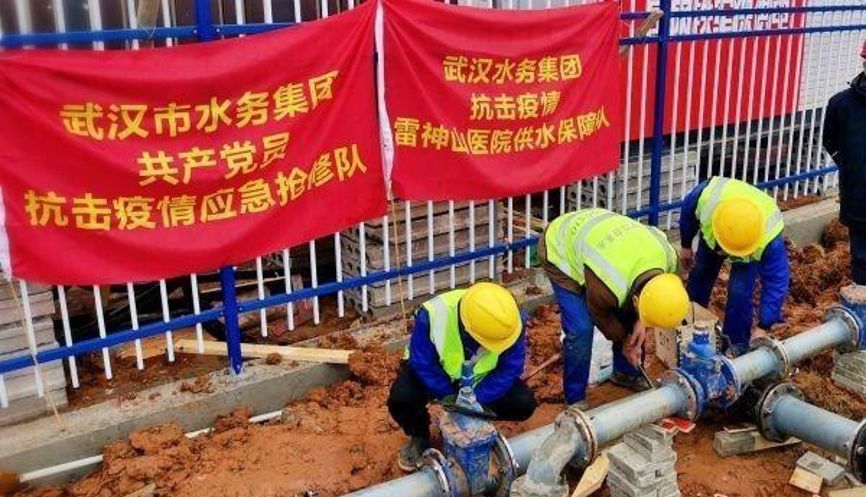

雷神山醫院給水三路環狀供水。在短時間內武漢水務集團升級內部原有供水系統，水表擴容、增加轉壓設施、增設水質監測點，保障了醫院安全優質用水的關鍵。

室外給水管道為生活和消防各自單獨設管道系統，均由市政供水。為保證室內外給水和消防用水，當其中一條進水管發生故障時，其他進水管應仍能保證用水量。這個設計沒有什么特殊的。

室內給水，為了滿足本項目的生活用水水量和水壓的要求，本項目未采用直接市政壓力直接供水，而是采用一體化生活泵房變頻供水。這個設計沒有什么特殊的。

特殊的是：

第一，污染區和清潔區的給水管道分別設置，污染區的給水管道上設置倒流防止器，給水設置檢修閥門，閥門設在清潔區內。

第二，給水預留消毒劑接口，設應急加氯設施確保水質安全，達到傳染病應急醫院的建造標準。

第三，消防用水、給排水管道不穿越無菌室，穿越時采取了防漏措施。

5、冷凝水

雷神山醫院所有安裝分體空調機的病房冷凝水都不得隨意排放，空調冷凝水應集中收集，最后同污水、廢水集中消毒處理后再排放。冷凝水一般水質比較干凈，可以直排，考慮到ncp病毒氣溶膠有可能附著在空調設備上，進入冷凝水，所以必須進行消毒才能排放。這一點不同于一般的民用建筑。

6、 地漏排水

雷神山醫院準備間、污洗間、衛生間、浴室、空調機房設置地漏，但是護士室、治療室、診室、檢驗科、醫生辦公室等房間不設地漏。地漏采用帶過濾網的無水封地漏加存水彎，存水彎的水封不小于50mm；可采用洗手盆的排水給地漏水封補水；用于手術室、急診搶救室等房間的地漏采用可開啟的密封地漏。

7、節水

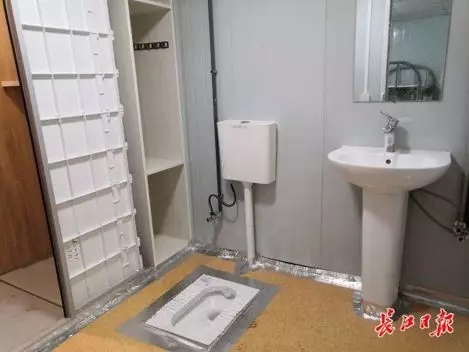

醫護人員用水點均采用非接觸性或非手動開關，龍頭采用感應水龍頭和帶腳踏沖洗閥的蹲式大便器。公共衛生間洗手盆也采用感應自動水龍頭，小便斗配自動感應式?jīng)_洗閥。病房采用坐式大便器，采用二檔低水箱坐式大便器。

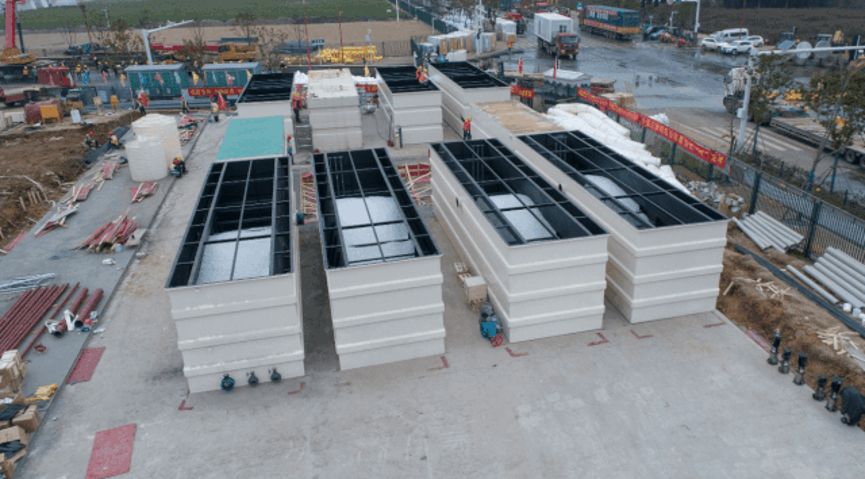

雷神山醫院污水處理設計

工程由中建三局一公司牽頭實施，并負責醫療隔離區施工，中建三局基建投公司負責醫護住宿區施工，中建三局綠投公司負責醫療污水處理設施安裝等相關施工。

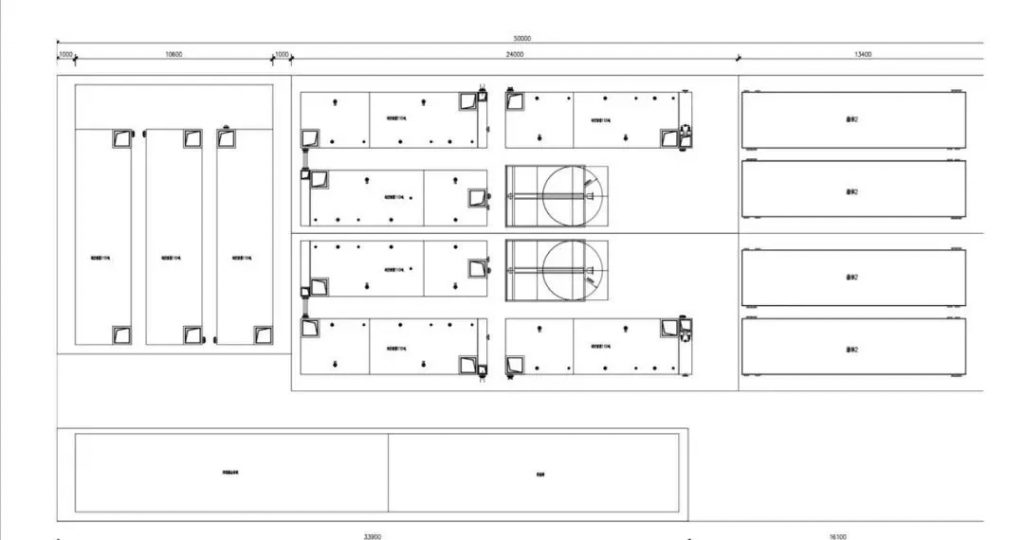

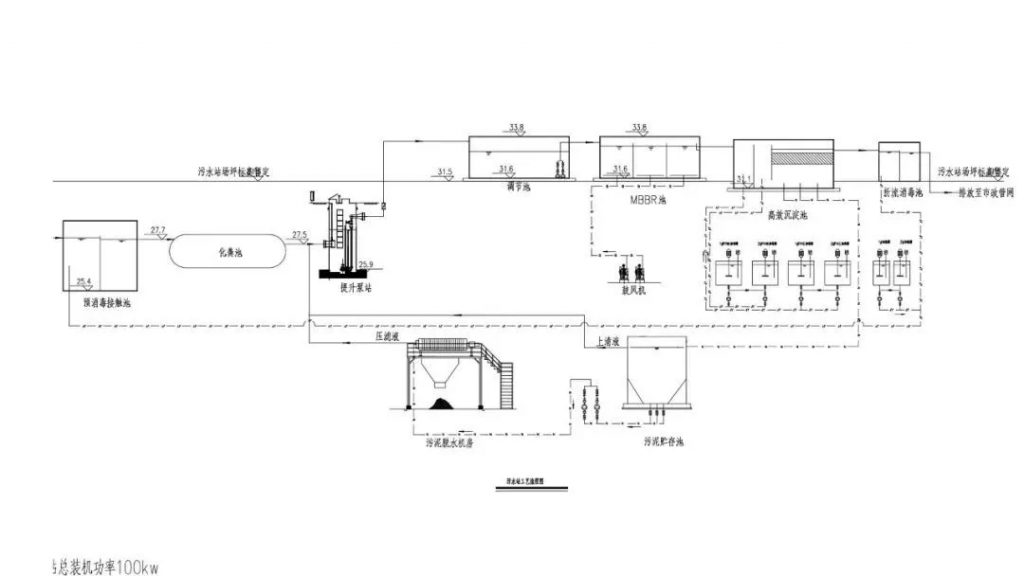

雷神山醫院污水處理采用生化處理，如下圖（點擊圖片查看大圖），流程為：接觸消毒－化糞池－調節池－mbbr池－高效沉淀池－消毒－排至市政污水管網！

附：《mbbr調試方案》

mbbr（載體流動床移動床生物膜反應器）原理是通過向反應器中投加一定數量的懸浮載體，提高反應器中的生物量及生物種類，從而提高反應器的處理效率。由于填料密度接近于水，所以在曝氣的時候，與水呈完全混合狀態，另外，每個載體內外均具有不同的生物種類，內部生長一些厭氧菌或兼氧菌，微生物生長的環境為氣、液、固三相。載體在水中的碰撞和剪切作用，使空氣氣泡更加細小，增加了氧氣的利用率外部為好養菌，這樣每個載體都為一個微型反應器，使硝化反應和反硝化反應同時存在，從而提高了處理效果。

1.設備調試

開啟水處理設施、管道中所有閥門和閘閥，啟動進水泵送水，根據各構筑物進水情況，沿工藝流程適時啟動其他設備。在此過程中應做好以下幾方面工作：

1.檢查進線總電流是否符合要求，變配電設備工作是否正常，各種設備工作情況是否正常以及能否滿足設計要求，儀器儀表工作是否正常，自控系統能否滿足設計要求。

2.用容積法校核進、出水流量計計量是否準確，校核在線監測儀，檢測進、出水水質，流速，測量并記錄設備的電壓、電流、功率和轉速。

3.及時解決試車過程中發現的問題。

4.編制設備操作規程。

2.mbbr生物膜的培養

生物膜的培養實質就是在一段時間內，通過一定的手段，使處理系統中產生并積累一定量的微生物、使生物膜達到一定厚度，其培養方式主要有靜態培養和動態培養。

◆ 靜態培養

所謂的靜態培養是：為了防止新生微生物隨水流走，盡可能的提供微生物與填料層的接觸時間，為加快生物膜的形成，開始階段為了避免由于廢水營養單一，故每天一次以bod5；n：p=100：5：1比例投加尿素、二胺、白糖等營養底物。首先將接種污泥（10%生化有效體積）和廢水泵打入生化池內，然后開始曝氣培養。生化池內填料的堆放體積按反應池有效容積35%～40%。靜置4-5h不曝氣，使固著態微生物接種到填料上，然后曝氣1h，再靜置2h，曝氣1h，重復操作，4－5天后，填料表面已全部掛上生物膜，第6天開始連續小水量進水。

◆ 動態培養

經過6天的悶曝培養，填料表面已經生長了薄薄一層黃褐色生物膜，故改為連續進水，進行動態培養，調整進水量，控制溶解氧在2～4mg/l之間（用溶氧儀測定溶解氧）。約15天之后，填料上有一些變形蟲、漫游蟲（用生物顯微鏡觀察），手摸填料有粘性、滑膩感，在20天以后出現鞭毛蟲、鐘蟲、草履蟲游離菌等原生動物。在經過20天的培養出現輪蟲、線蟲等后生動物，標志生物膜已經長成。可以開始連續工業運行。

3.生物膜的馴化

馴化的目的是選擇適應實際水質情況的微生物，淘汰無用的微生物，對于有脫氮除磷功能的處理工藝，通過馴化使硝化菌、反硝化菌、聚磷菌成為優勢菌群。具體做法是首先保持工藝的正常運轉，然后，嚴格控制工藝控制參數，do平均應控制在2～3mg/l之間，好氧池曝氣時間不小于5小時，在此過程中，每天做好各項水質指標和控制參數的測定，當生物膜的平均厚度在0.2-0.5mm左右生物膜培養即告成功，直到出水bod5、ss、codcr等各項指標達到設計要求。

|免責聲明：本文系網絡轉載。如涉及版權，請聯系刪除。
